三爪卡盤的結構

2021-09-03

　　煙臺環球機床裝備股份有限公司專業生產三爪卡盤，下面小編給大家介紹一下三爪卡盤的結構。

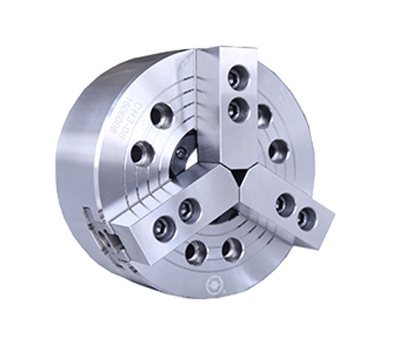

　　三爪卡盤由卡盤體、活動爪和爪驅動機構組成。三爪卡盤上的三爪導向部分下方有螺紋，與錐齒輪背面的平面螺紋相嚙合。用扳手轉動小錐齒輪穿過方孔時，碟形齒輪轉動，背面的平面螺紋帶動三個鉗口同時靠近或退出中心，從而夾緊不同直徑的工件。


　　三爪卡盤的自定心精度為0.05-0.15毫米..三爪卡盤加工零件的精度受卡盤制造精度和使用后磨損的影響。三爪卡盤的修復三爪卡盤已經使用了很長時間。


　　修復三爪，首先要解決卡盤的磨損問題。三爪卡盤中刻度盤內圓與中心軸之間的間隙是三爪對中誤差大的主要原因之一。更有效的修復方法是加工卡盤刻度盤的外圓并插入一個套筒�？ūP刻度盤和卡盤之間的良好間隙配合約為0.02。
